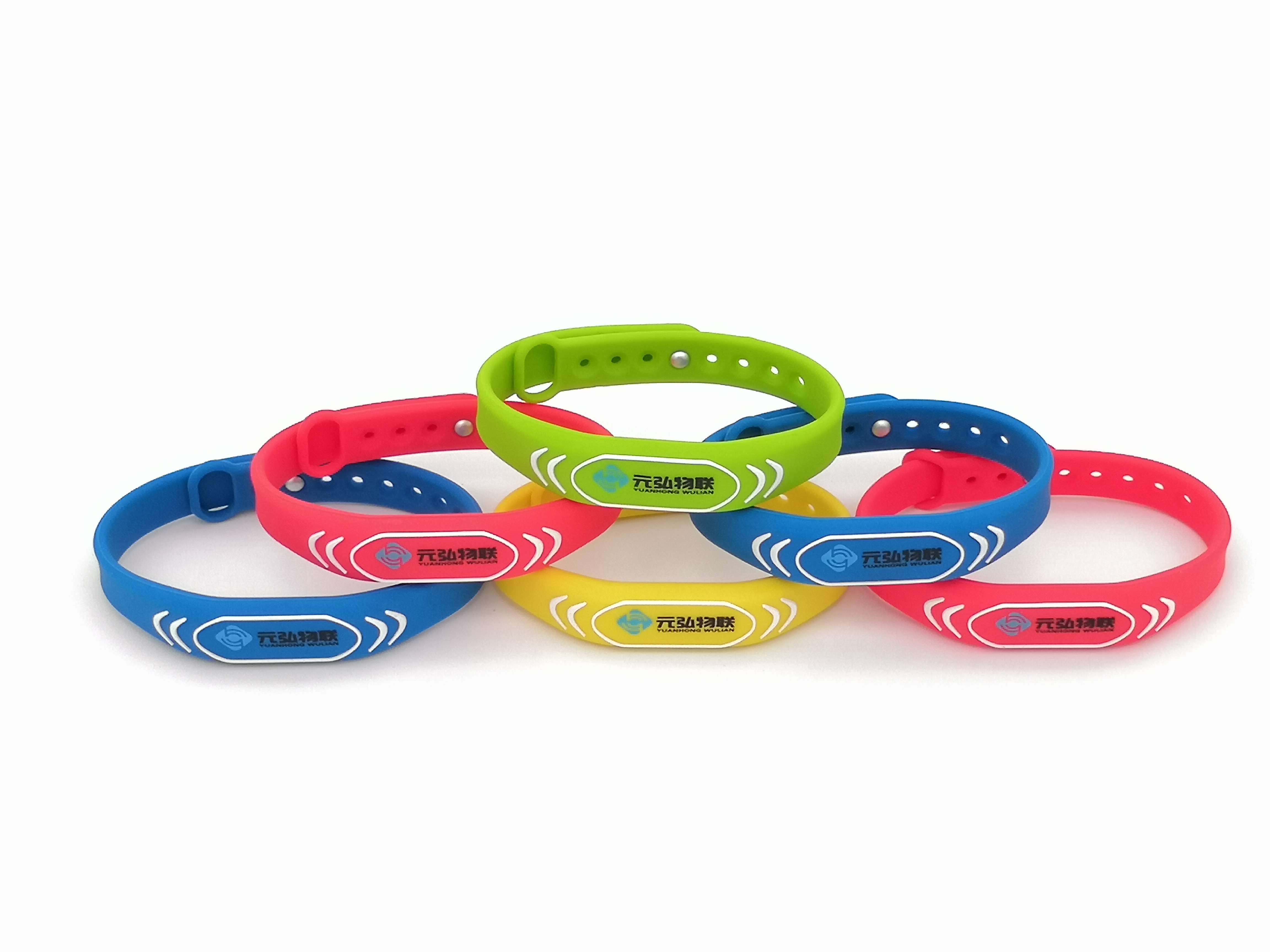

Wristband
硅胶 RFID 腕带
整编、扁头等多种带型，芯片与天线封装在带体内部，用于门禁、会员、活动与健身房手环等场景。
- 腕带内径、扣位与佩戴松紧
- 芯片位置偏移对读取的影响
- 印刷、喷油、刻码等表面工艺
应用案例：硅胶包 RFID 芯片与 LED 显示屏
在硅胶与电子组件复合成型里，芯片类产品与显示屏封装是两个典型方向。前者要求包覆层在保护芯片的同时不干扰读写，后者要求封装层在户外环境下长期稳定。
包胶在电子类产品上的两个落点
硅胶包覆电子组件的价值不只是防水防尘：它把芯片、天线、灯珠这些怕冲击、怕水汽、怕温差的部分放进一层有弹性的保护层里，同时保留柔性的佩戴与贴合体验。
下面两类案例都来自客户提供的实际产品方向。我们承接的是其中的包胶与复合成型环节——按芯片形式、使用环境与外观要求确定包覆范围、厚度、进胶位置与表面工艺。
页面列出的尺寸、重量与耐温数据取自客户提供素材上的标注，仅作方向参考。具体产品的结构与参数按图纸或样品评估后确认。
案例方向一
硅胶包 RFID 芯片：腕带、戒指与标签
同一颗芯片，包成手环、戒指还是标签，结构差异很大：受力方式不同、贴合方式不同，包覆厚度的余量也不同。

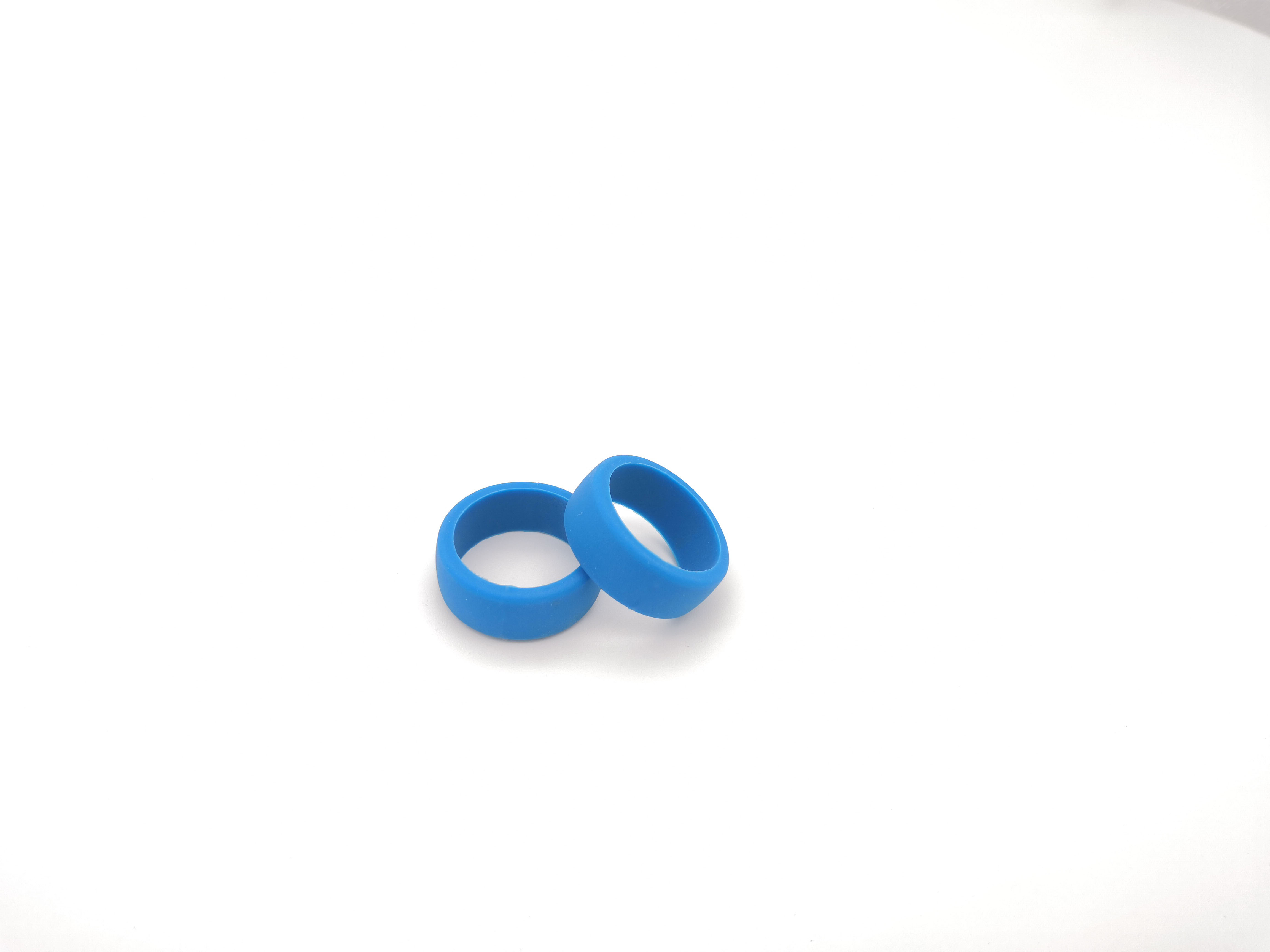

NFC Ring
硅胶 NFC 戒指
体积小、弯曲半径小，芯片与线圈要在极薄的包覆层里成型，是包胶中最难控制胶量的一类结构。
- 包覆厚度与手指佩戴舒适度
- 线圈受力后是否影响读取距离
- 外圈颜色的均匀性与分型线位置
Custom Band
定制带型与配色
带体宽度、长度与配色可按项目调整，同一条带体上可组合不同颜色的包覆区域。
- 双色与多色包覆的分色界面
- 带体表面纹路与手感处理
- 批量颜色一致性核对

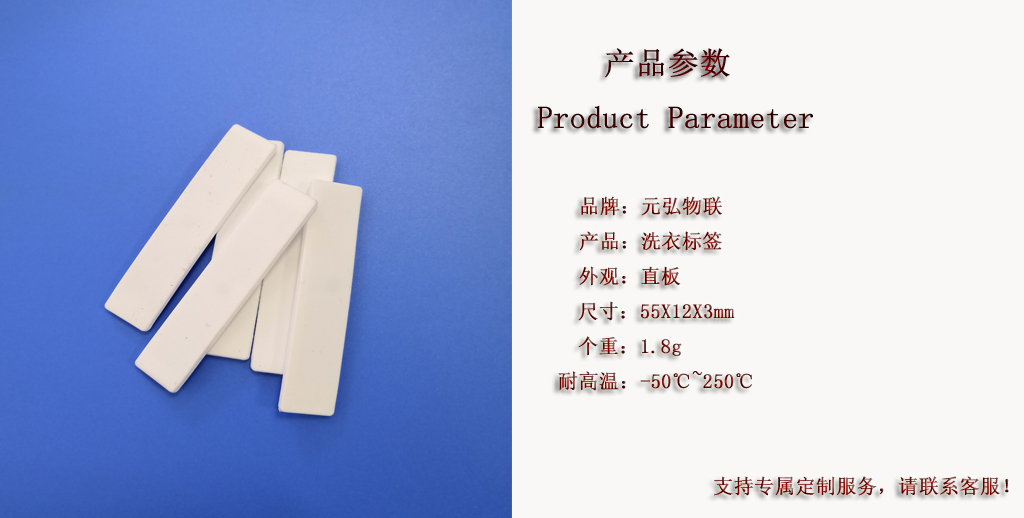

Laundry Tag
硅胶洗衣标签
用于布草、工服等洗涤流转场景，长期接触水、洗涤剂与高温，包覆层需要同时耐水解与耐温。
- 直板结构，常用 55×12×3mm、单重约 1.8g
- 素材标注耐高温范围 -50~250℃
- 反复弯折与滚筒洗涤后的完整性
Card & Payment
硅胶包卡片与支付芯片
把卡片芯片封装进可弯曲的硅胶带体，既能戴在手上，也要保证刷卡与感应功能正常。
- 芯片与感应线圈的定位精度
- 弯折状态下的功能保持
- 卡面图案的印刷与耐磨处理
Pet & Cold Chain
宠物吊牌与冷链标签
吊牌类产品长期外露、经历摩擦与温差；冷链标签则要在低温甚至结霜条件下保持可读。
- 吊牌挂孔与边角的受力结构
- 低温环境下材料硬度变化
- 表面标识的耐磨与耐寒

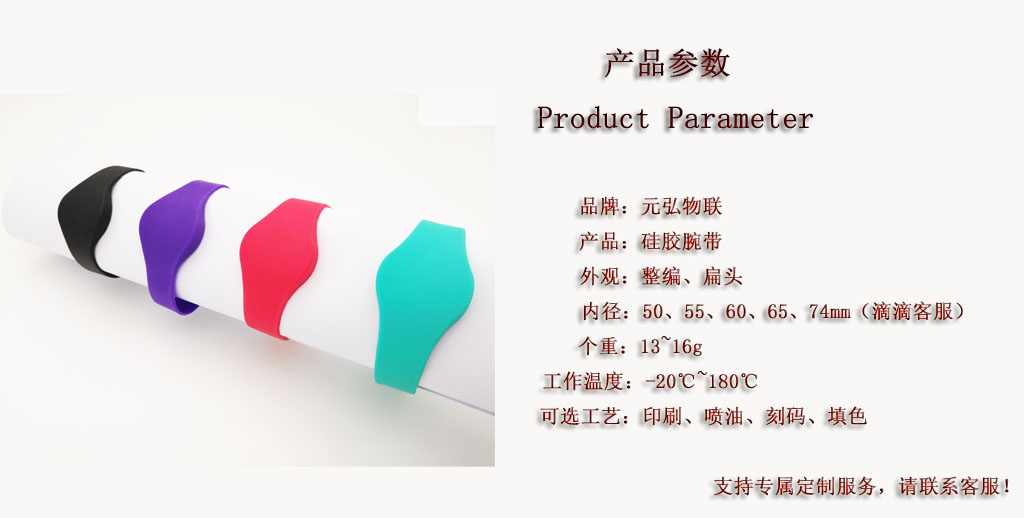

腕带类素材规格参考
- 外观
- 整编、扁头（可按项目调整）
- 内径
- 50 / 55 / 60 / 65 / 74mm
- 单重
- 约 13~16g
- 工作温度
- -20~180℃
- 可选工艺
- 印刷、喷油、刻码、填色
标签类素材规格参考
- 外观
- 直板（洗衣标签）
- 尺寸
- 55 × 12 × 3mm
- 单重
- 约 1.8g
- 耐高温
- -50~250℃
- 定制方式
- 尺寸、耐温要求与标识按项目确认
芯片包胶的关键
芯片在模腔里的位移、温度与受力
芯片是刚性的，硅胶在模具里是被挤压流动的。芯片类包胶能不能做成，取决于下面三件事是否同时受控。
芯片定位：单边 0.5mm 以内
合模与充填时，芯片在模腔内会受到前后左右上下六个方向的力。我们通过芯片定位技术控制其位移，单边可控制在 0.5mm 以内，让芯片在包覆层里的位置与设计一致。
温度控制：芯片内部不被破坏
成型温度受芯片耐受条件约束。温度控制的目标是让硅胶正常硫化，同时不破坏芯片内部结构，使它包胶后仍能正常使用并支持反复使用。
流道设计：芯片不受强力挤压
胶料从流道进入模腔时会带动芯片。流道与进胶位置需要按芯片和天线的位置设计，让胶料平稳充填，避免芯片被强行挤压、冲偏或焊点受损。
这三项如何配合、打样要验证什么，见工艺笔记：硅胶包 RFID 芯片：位移、温度与流道怎么控。
案例方向二

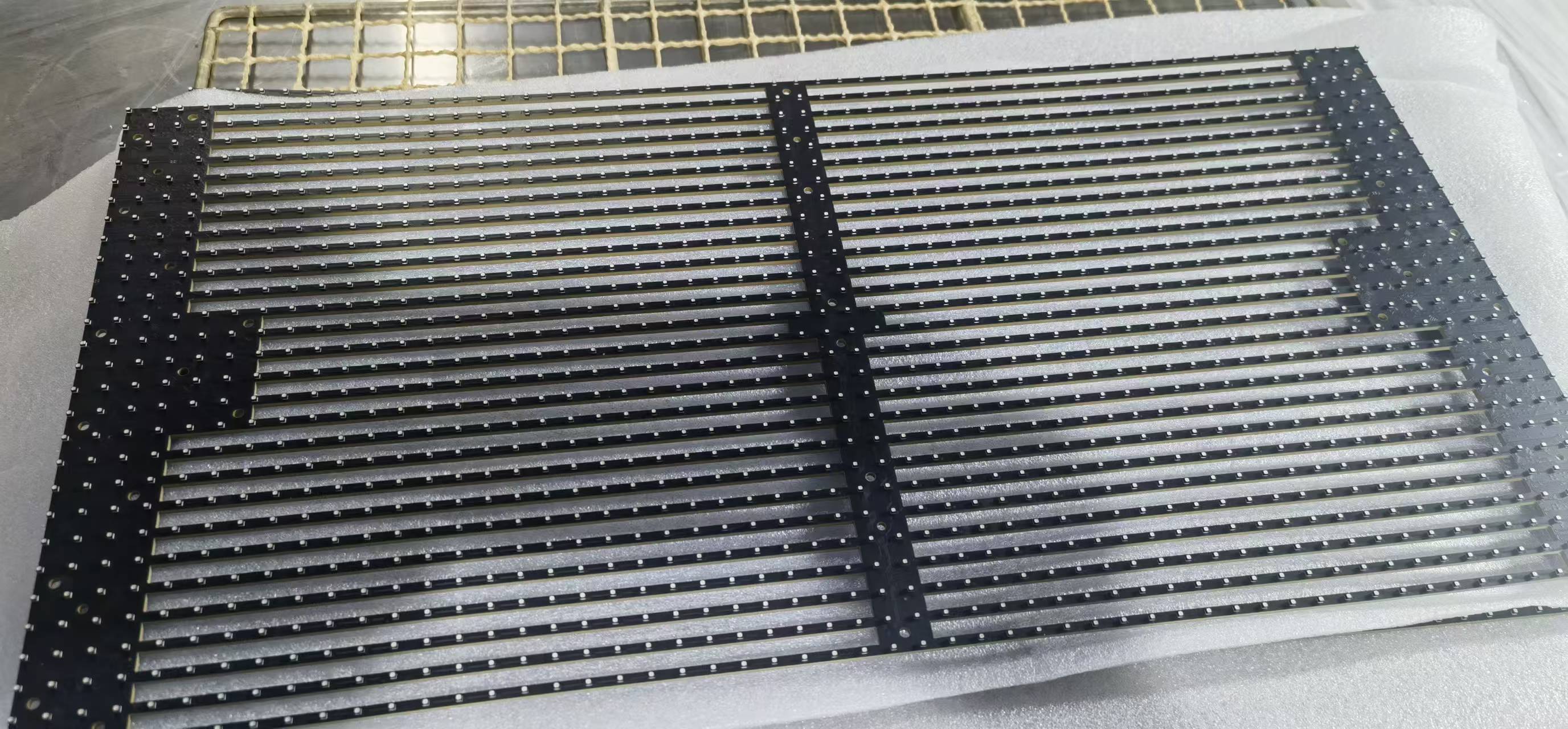

硅胶包 LED 显示屏：精密液态包胶
户外 LED 显示屏的封装层长期暴露在紫外、雨水与冷热循环中，是决定整屏寿命的环节之一。
常规做法是用树脂类材料对灯珠或模组做灌封。硅胶包胶的方向是把精密液态硅胶直接包覆在显示屏模组表面，形成一层有弹性的透光保护层，用来替代树脂类封装。
对户外使用场景来说，需要重点核对的是封装层在紫外与冷热冲击下的稳定性、包覆后灯珠亮度与视角的变化、模组的防水防尘路径，以及后期返修与维护的可行方式。
| 核对项目 | 为什么要在方案阶段确认 |
|---|---|
| 包覆方式与厚度 | 液态硅胶的流动性与模腔结构决定包覆是否均匀，厚度直接影响透光与保护效果。 |
| 灯珠与焊点保护 | 进胶位置若正对元件，会在充填过程中冲偏或压伤灯珠与焊点。 |
| 户外耐候 | 紫外、雨水与温差循环会加速封装层老化，材料与硬度需按实际气候条件选。 |
| 防水与密封路径 | 模组边框、连接器与出线位置是渗水高发点，需要与包覆层形成连续密封。 |
| 返修与维护 | 封装后的拆解方式要在设计阶段就考虑，避免整块报废。 |
相关方向
其他复合成型案例
玻璃类防护产品也是同类思路的延伸：给钢化膜做硅胶全包边，需要同时吸收玻璃 ±0.03mm 的厚度公差、保证四边居中，并兼顾抗碎与防拆，做法见钢化膜硅胶全包边量产工艺。
另一类值得单独说明的案例是内置电池与按键的整机全包封装：带纽扣电池或锂电池、PCBA 与锅仔片按键的一体化组件，通过低温低应力成型实现全包而不伤电池、不卡按键，做法见PCBA 与电池内置式硅胶全包无损封装。
除芯片类与显示屏封装外，五金嵌件与 PCBA 组件的包胶是并行的两条主线，工艺判断逻辑相同；材料与硬度的可选范围见材料选型说明，表面效果可选见表面处理工艺，模具与成型方式见模具与成型工艺，界面粘接与验证见异材复合粘接。
常见问题
芯片包胶与显示屏封装的相关疑问
硅胶包胶会不会影响 RFID 芯片的读取距离？
包覆层的厚度、材料介电特性以及芯片与天线的相对位置都会影响读取表现。方案阶段会先确认芯片与天线的封装形式，再确定包覆厚度与位置，并在打样阶段做实际读取验证。
芯片在包胶过程中会被高温压损吗？
这是包胶类电子产品的关键风险点。评估时会确认芯片与天线的耐受条件，据此设定成型温度与进胶、保压参数：让硅胶正常硫化，同时不破坏芯片内部结构。配合流道设计控制充填时对芯片的挤压，包胶后的芯片仍可正常使用并支持反复使用。
芯片在模具里会被挤偏吗？
合模与充填阶段，芯片会受到前后左右上下六个方向的力。我们的芯片定位技术可以把位移控制在单边 0.5mm 以内，再通过流道与进胶位置的设计避免芯片承受强力挤压，使芯片在包覆层中的位置与设计一致。
硅胶腕带、洗衣标签的耐温范围是多少？
以现有素材产品为例，腕带标注的工作温度为 -20~180℃，洗衣标签标注的耐高温范围为 -50~250℃。具体产品的耐温要求需按实际使用场景确认后选材。
LED 显示屏用硅胶包胶替代树脂封装，需要考虑哪些问题？
主要核对四点：封装层在户外紫外与冷热循环下的稳定性、包覆后灯珠亮度与视角的变化、整板的防水防尘路径，以及后期返修与维护的可行方式。
腕带类产品可以定制颜色和印刷吗？
可以按素材产品的常见工艺方向选择印刷、喷油、刻码或填色。颜色与图案按客户提供的图稿确认，打样阶段提供实物样件核对。
这些案例可以直接照着下单吗？
页面内容用于说明承接方向与工艺判断方式。实际项目需要提供芯片型号或图纸、使用环境与装配要求，评估结构与包覆方案后再确认模具与打样安排。
