硅胶包胶与复合成型能力

承接五金嵌件、塑胶件与 PCBA 电子组件的包胶定制。从结构评估到打样验证,按零件实际使用条件匹配材料与成型方式。

能力体系

工艺能力分五个方向

本页讲结构判断与项目流程;具体到材料、表面、模具、界面与验证,各有独立页面,可按需要直接进入。

Materials

材料选型

按结构、包胶工艺与使用环境选配原料:回弹、抗撕裂、耐高低温、阻燃、防静电、食品接触级与医疗级;邵氏 A 0~90度可调。逐项特性对照见材料特性库

Finishing

表面处理

模内纹理、喷涂与等离子活化、丝印移印与模内转印、激光镭雕、植绒、二次硫化等工艺按需组合。

Molding

模具成型

模压、液态注塑、灌封、吹塑等成型方式,配套固态 / 液态 / 灌封 / 铸造模具体系与单色、多色、组合粘接方案。

Bonding

异材粘接

超声波清洗 + 等离子活化 + 按基材匹配底涂处理剂 + 温控压合硫化,从界面解决脱层与开裂。

Lab

研发检测

成分与配方分析、物理力学与粘接强度、环境耐候、电气绝缘、耐磨寿命、精密尺寸六类检测能力。

Cases

应用案例

硅胶包 RFID 芯片(腕带、戒指、标签)与户外 LED 显示屏液态包胶的落地方向与核对要点。

包胶是结构问题,不只是成型问题

硅胶本身容易成型,难的是让它牢牢固定并密封在另一种材料上。嵌件怎么固定、包覆量留多少、分型面走向如何、浇口位置会不会冲偏或冲断结构——这些在开模之前就要判断清楚,否则问题要到打样甚至批量阶段才暴露。

我们评估一个包胶件时,先看结构与受力,再看材料与成型方式,最后才落到模具与工艺参数。评估结论会说明哪些条件成立、哪些需要客户确认,以及打样阶段要重点验证的项目。

以下内容为工艺方向的通用说明。具体零件的材料牌号、硬度、尺寸要求与工艺参数,需按图纸或样品评估后确认。

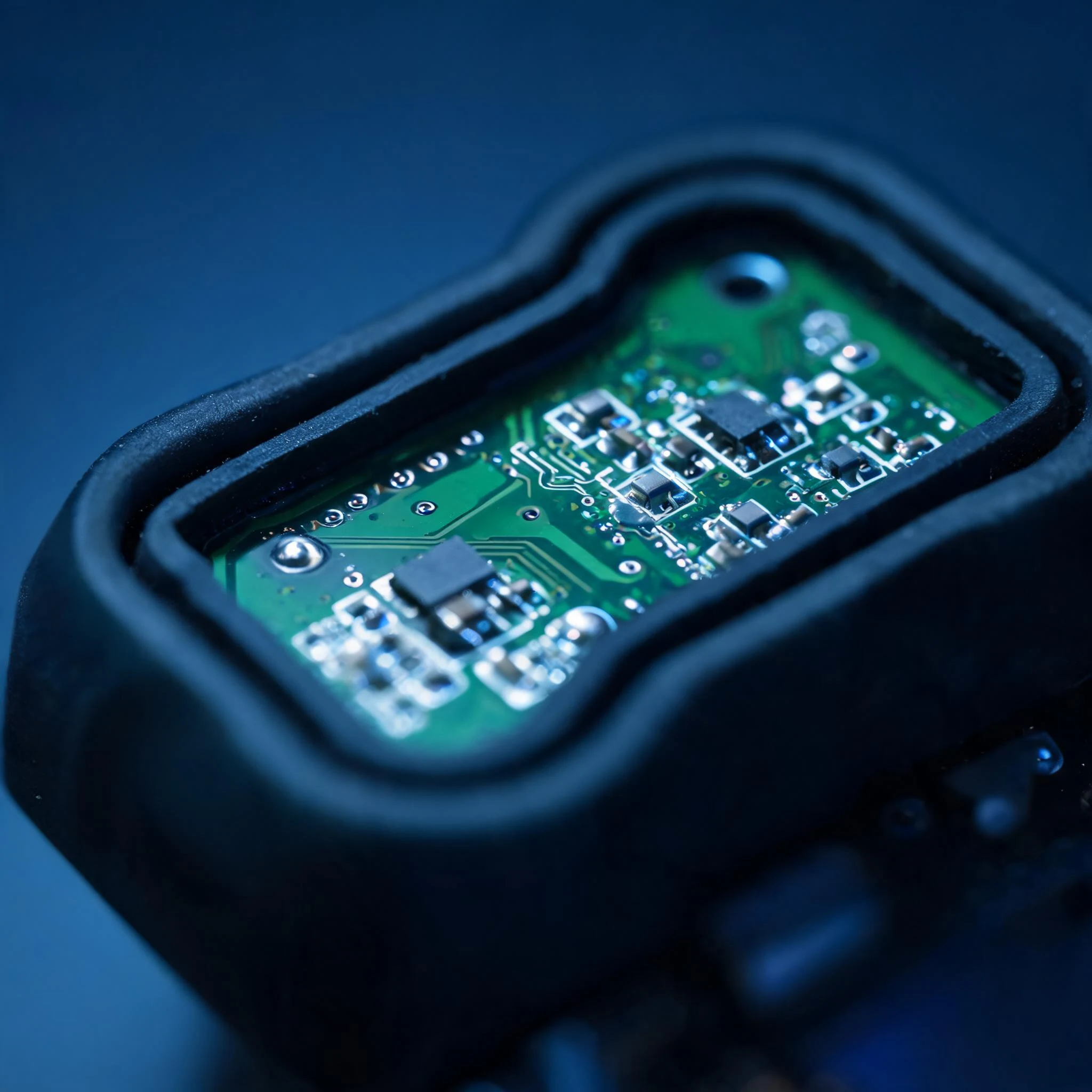

硅胶与 PCBA 电子组件复合成型件近景
PCBA 组件包胶时,进胶位置与模具结构需要按元件布局避让。

承接结构

四类包胶结构的评估重点

同一类结构在不同项目里的关注点并不相同,以下是我们通常最先确认的内容。

Insert Overmolding

五金嵌件包胶

金属件承担强度与连接,硅胶负责包覆与密封,两者需要在模内一次结合。

  • 嵌件在模具中的定位与固定方式
  • 包覆范围与结合面的走向
  • 螺纹孔、定位柱等部位的避让与保护
Plastic + Silicone

塑胶件包胶(硬包软)

硬质塑胶提供结构与装配面,硅胶提供密封、缓冲与手感,适用于按键、护套、卡扣类组件。

  • 基体材料与硅胶的相容性
  • 包覆厚度与触感要求
  • 装配配合面与卡扣强度
PCB Assembly

PCBA 电子组件包胶

围绕电路板做一体化复合成型,用于防水、防尘或缓冲保护结构。

  • 元件布局与进胶位置的避让
  • 板边、焊点与连接器的保护方式
  • 密封结构与装配后的防水路径
Sealing & Structure

硅胶密封与结构件

密封圈、垫片与异形结构件的成型,尺寸与压缩量直接决定密封效果。

  • 截面形状与压缩量设计
  • 硬度、回弹与使用环境匹配
  • 关键尺寸公差与外观要求

典型应用

两类有成品形态可参照的包胶方向

包胶的结构判断逻辑相同,但落到芯片类产品与显示屏封装上,包覆厚度、进胶方式与使用环境的关注点差别很大。

双色RFID手环
RFID & NFC

硅胶包 RFID 芯片

芯片与天线封装在硅胶内,用于腕带手环、NFC 戒指、宠物吊牌、洗衣与冷链标签。评估重点是包覆厚度、芯片位置与读取性能的平衡。

查看应用案例
LED显示屏包胶后
LED Display

硅胶包 LED 显示屏

精密液态包胶包覆显示屏模组表面,替代树脂类封装。评估重点是充填路径、包覆厚度、户外耐候与防水密封路径。

查看应用案例

材料怎么定

硅胶的硬度、颜色、表面质感与耐温要求,需要在结构确定前后同步确认。硬度影响装配手感与密封压缩量,颜色与表面质感则关系到外观验收标准,通常需要在打样阶段提供实物样件确认。

固态硅胶模压成型适合批量不大、结构相对简单或需要较厚胶层的零件;液态硅胶在流动性、自动化成型与批次一致性上有优势,更适合结构精细或批量较大的项目。两者并非替代关系,而是按项目条件选择。

当包胶基体是塑胶件时,还需同时考虑基体材料的耐温与收缩特性,避免成型过程中基体变形影响装配。

除硬度与颜色外,原料本身还有一批可选特性:高回弹与慢回弹、高抗撕裂、耐臭氧与抗老化、阻燃防火、防静电、食品接触级与医疗级等,需要按使用条件组合,而不是逐项叠加。材料选型说明列出了可选范围,以及从使用条件倒推特性的对照方式。

成型与模具怎么定

包胶件的模具结构直接决定飞边位置、排气效果与嵌件定位精度。评估时会先确认分型面走向与进胶位置,再判断是否需要滑块、镶件或额外的嵌件固定结构。

排气不足会造成缺胶与烧焦,排气过量则容易出现明显飞边;对于外观要求高的零件,飞边的预留位置与后续修边方式需要提前与客户约定,避免批量阶段因外观标准理解不一致产生返工。

打样阶段的目标不只是做出样品,而是把工艺窗口固定下来——包括模温、压力、时间与材料批号,作为批量生产的依据。

成型之后的表面处理同样会反过来影响模具与工艺:模内纹理要直接做在模具上,喷涂与印刷前需要表面活化,镭雕还要考虑按键透光。表面处理工艺建议在开模前一起确认,避免模具做好后再返工。

模具类型与成型方式的完整对照(模压、液态注塑、灌封、吹塑,以及固态 / 液态 / 灌封 / 铸造模具体系)整理在模具与成型工艺页,可按结构复杂度与批量需求往下看。

异材复合的界面处理(超声波清洗、等离子活化、按基材匹配底涂处理剂与温控硫化)与成品的检测验证,分别整理在异材复合粘接研发检测体系两页。

项目流程

从图纸评估到批量交付

每个环节都有明确的确认内容,确认后再进入下一步。

  1. 需求沟通

    收集图纸或样品,明确使用环境、装配方式与数量区间。

  2. 结构评估

    判断包胶可行性与风险点,列出待确认项与建议方案。

  3. 方案确认

    确认材料、硬度、包覆范围、外观标准与模具结构方向。

  4. 打样验证

    小批量打样,做装配试配与关键尺寸核对,固定工艺窗口。

  5. 批量生产

    按确认的工艺窗口批量成型,按约定标准检验并交付。

缺陷与成因

包胶件常见问题的排查方向

出现问题时先定位成因再改模改参数,比直接调整参数更有效。

常见现象可能成因处理方向
包胶分层、脱开 嵌件表面有油污或脱模剂残留;包覆量不足 确认清洁与表面处理方式,调整包覆范围与结合面走向
溢胶、飞边偏大 分型面配合精度不足,或排气槽尺寸偏大 修正分型面与排气结构,确认合模压力与胶料用量
尺寸批次波动 收缩不均、模温与成型参数漂移 在小批量阶段固定工艺窗口,明确尺寸测量基准
表面流痕、气泡 进胶位置不当、排气不足、胶料存放受潮 调整进胶与排气位置,按材料要求控制存放与预热
硬度或颜色批次差异 材料批号不同,混炼或配比存在波动 固定材料批号,确认来料检验与混炼记录
芯片位移、读取距离变化 合模与充填时芯片受到六向力,定位结构与流道不足以约束 按芯片位置设计定位结构与流道,把位移控制在单边 0.5mm 以内,并在打样阶段验证读取表现

常见问题

工艺与打样相关的疑问

包胶件用固态硅胶还是液态硅胶?

取决于结构、批量与外观要求。结构复杂、批量较大时,液态硅胶在自动化与一致性上更有优势;批量较小或结构相对简单时,固态硅胶模压成型更灵活。具体按项目评估后建议。

金属嵌件在包胶前需要表面处理吗?

常见做法是先清洁除油,必要时增加表面处理,或在结构上做机械咬合来提升结合力。具体方式按嵌件材料、受力要求与使用环境确认。

打样需要开模具吗?

包胶件一般需要通过模具成型。样品阶段会先确认结构方案,再决定模具结构;是否先用简易模具做结构验证,按项目情况评估。

硅胶件的公差能做到什么程度?

公差能力与零件结构、硬度、尺寸方向等条件相关。图纸上的关键尺寸我们会逐项确认可达成范围,并在打样阶段验证。

芯片或显示屏模组包胶,与普通零件有什么不同?

主要多出两重约束:一是元件与焊点对压力、温度敏感。芯片类产品要同时控制三件事——合模与充填时的芯片位移(我们的芯片定位技术可控制在单边 0.5mm 以内)、成型温度不破坏芯片内部结构使其仍可反复使用,以及流道与进胶位置的设计让芯片不承受强力挤压。二是包覆层还要满足功能要求,例如 RFID 的读取表现、显示屏的透光与视角。这类项目通常需要在打样阶段做功能验证,而不只是尺寸与外观确认。相关说明见工艺笔记:位移、温度与流道怎么控

模具费用和归属怎么约定?

模具费用的承担方式与模具归属在报价与合同中明确约定,项目开始前会书面说明,避免后续产生歧义。
